Модульные компрессорные станции

Модульная компрессорная станция (МКС) – это готовое решение по оперативному обеспечению пневмосистем и различных устройств сжатым воздухом. Станция представляет собой утепленный блок на базе контейнера. Как правило станции укомплектованы компрессорными установками, оборудованием по подготовке сжатого воздуха с полной трубопроводной обвязкой, приточно-отточной вентиляцией и отоплением, средствами пожарной безопасности, электрооборудованием, а также элементами жизнеобеспечения. В зависимости от назначения возможны различные варианты компоновки.

Стандартным решением для модульной компрессорной станции является использование панельного блок-контейнера с толщиной стен 50 мм (опционально доступны решения 80 и 100 мм). Температурный режим эксплуатации блок-контейнера от –40 до +40ºС. Для регионов крайнего севера изготавливаются специализированные станции, способные полноценно функционировать в температурном диапазоне от –60 до +40ºС. В конструкции учитывается необходимость регулярного обслуживания и предусматривается свободный доступ ко всем внутренним элементам.

Габаритный размер блок-контейнера МКС: ширина – 2 400 мм, высота – 2 500 мм; длина может варьироваться в зависимости от производительности МКС от 3 000 мм до 12 000 мм. Такой габаритный размер позволяет перевозку МКС без использования специального транспорта.

Контейнеры МКС возможно также изготавливать на базе стандартных морских контейнеров.

Сфера применения МКС довольно широка, они предназначены для снабжения сжатым воздухом различных устройств на ж/д транспорте, пневмосистем нефтяной, строительной, деревообрабатывающей, машиностроительной и других отраслях промышленности.

Стандартная комплектация контейнера

• Контейнер изготовлен на базе сварного каркаса, обшитого сэндвич-панелями. Толщина сэндвич-панели – 50 мм. Устройство панели: двухслойный лист стали толщиной 0,55 мм.
• Утепление пола негорючим материалом.
• Крыша из сэндвич-панелей, закрытых профилированным листом.
• Усиленный пол. Скелет из швеллера накрыт рифленым стальным листом толщиной 4 мм.
• Противопожарная металлическая дверь.
• Специальный проушины для погрузки.
• Защитные решетки на вентиляционных проемах.
• Болты заземления на корпусе.

Внутреннее оснащение

МКС оснащается следующим базовым оборудованием:

• Система основного освещения с выключателем.
• Система аварийного освещения 12/24В с выключателем. Используется светодиодная лента. Питание подается от основного электрошкафа.
• Система внутреннего обогрева на базе конвектора с терморегуляцией.
• Автоматическая система приточно-вытяжной вентиляции с вентиляционными клапанами. Клапана с автоматическим приводом и возвратной пружиной.
• Щит собственных нужд с автоматическими выключателями, розетки для внутренних и внешних подключений.
• Охранно-пожарная сигнализация на базе ВЭРС-ПК-4П: Прибор приемно-контрольный, пожарный комбинированный извещатель, комбинированный оповещатель, световое табло, модуль порошкового пожаротушения.
• Силовые кабели в металлических кабельных каналах.
• Внутренняя пневматическая разводка в пнд трубах.
• Паспорт контейнерной компрессорной установки.

Дополнительное оснащение

МКС возможно дооснастить следующим оборудованием:

• Ручные огнетушители.
• Дополнительное освещение.
• Дополнительный конвектор.
• Дополнительные двери/ворота.
• Шкаф управления с дистанционным запуском включения компрессоров и мониторинга режима работ станции.
• При необходимости регулярного перемещения МКС между объектами, МКС может быть установлен на автомобильное или тракторное шасси.

Преимущества МКС

• Компактность и мобильность
  Отсутствие необходимости в отдельном помещении для установки.
• Размещение прямо у потребителя
  Возможна установка на улице через стену от производства.
• Гибкость комплектации
  Модульная схема обеспечивает высокую гибкость в вариантах наполнения станции.
• Не нужна система вентиляции
  Уличная установка решает вопрос отведения тепла без дополнительных затрат.
• Удобный сервис
  Свободный доступ ко всем модулям и деталям внутри контейнера.
• Единое сертификационное решение
  На все оборудование в составе станции требуется только один сертификат.
• Интеллектуальное управление
  Возможность удаленного управления и мониторинга через ПК или смартфон.
• Контейнеры сертифицированы
  На оборудование предоставляется гарантия 12 месяцев.

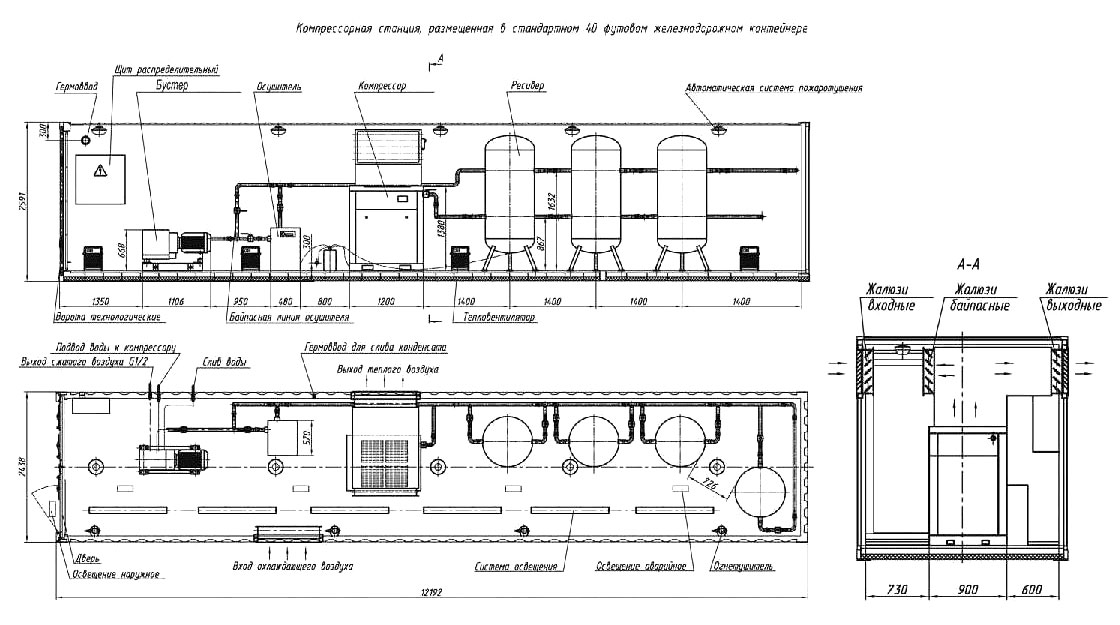

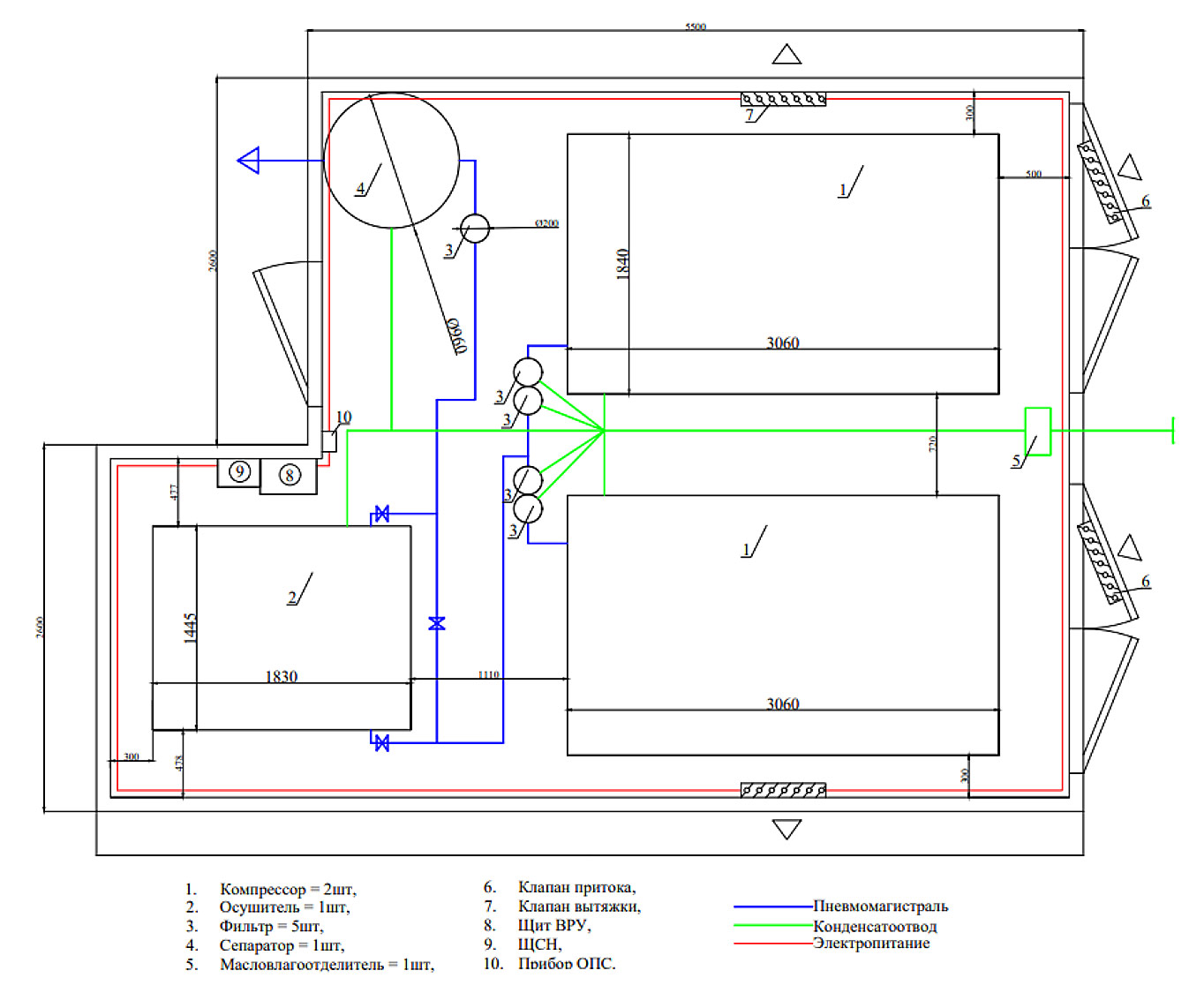

Пример проектируемой станции
