Электростанции в контейнерах

Блочно-контейнерная электростанция (БКЭ) – это автономный энергетический модуль, представляющий собой утепленное помещение, защищенное от воздействия окружающей среды и вандализма, специально спроектированное для размещения внутри него дизельной генераторной установки (ДГУ) и оснащенное системами для автономной работы ДГУ.

БКЭ широко применяются и используются для снабжения электроэнергией удаленных от магистральных сетей объектов, в качестве резервного источника электроэнергии и др.

Важным аспектом применения БКЭ является гарантированный запуск и надежная работа ДГУ при экстремально низкой температуре окружающего воздуха (от –50°С до +50°С), что является важным фактором для российских условий эксплуатации.

Мы производим дизельные генераторные установки и контейнеры, включая антивандальные контейнеры, контейнеры с шумоизоляцией, контейнеры арктического исполнения и контейнеры типа «Север». Также мы изготавливаем контейнеры для любых производителей ДГУ.

Дизельные генераторные установки

В блочно-контейнерную электростанцию может быть установлен дизельный генератор либо собственной сборки СЭТ, либо стороннего любого производителя.

Собственное производство ДГУ «СЭТ» представляет две серии: ДГУ «СЭТ» Эконом и ДГУ «СЭТ» Стандарт. Серии различаются двигателями и комплектующими. Мощность установок – 10–1800 кВт.

Дизельная электростанция (ДЭС) устанавливается на несущую металлическую раму, интегрированную с топливным баком. На раму монтируется двигатель с альтернатором, щит управления с контроллером, аккумуляторная батарея. ДЭС «СЭТ» производятся с использованием надежных двигателей ЯМЗ, ММЗ, ТМЗ, Ricardo, Cummins, Doosan, Baudouin, FPT Iveco и других. В ДЭС используются передовые решения: альтернаторы MeccAlte, Stamford, TSS, Engga, Marathon, контроллеры ComAp, Smartgen, Datakom, Deep Sea, а также системы аварийного ввода резерва (АВР) различного типа.

Контейнеры

Контейнеры могут быть собственной сборки или изготовлены на базе 20-футовых морских контейнеров. Спектр конструкций широк – это могут быть мини-контейнеры, компактные контейнеры и крупногабаритные контейнеры, включающие антивандальные контейнеры, контейнеры арктического исполнения и контейнеры типа «Север».

Наши контейнера способны обеспечить работу оборудования в любых географических и климатических условиях. Мы активно работаем по индивидуальным проектам, создавая заказчику продукт, полностью отвечающий его требованиям.

Основные типы контейнеров, выпускаемых нашей компанией:

• Каркасно-панельный контейнер
• Цельнометаллический сварной контейнер
• Цельнометаллический морской контейнер

Каркасно-панельный контейнер

Конструкция представляет собой сварной каркас из нижних и верхних рам, угловых стоек, изготовленных из горячекатаного проката и обшитый трехслойными минераловатными сэндвич-панелями, толщиной от 50 мм. Толщина металла стенки – от 0,7 до 2 мм. Пол контейнера утепленный, трехслойный. Сверху пол зашит рифленым стальным листом 3–4 мм. Снизу контейнер обшит стальным листом.

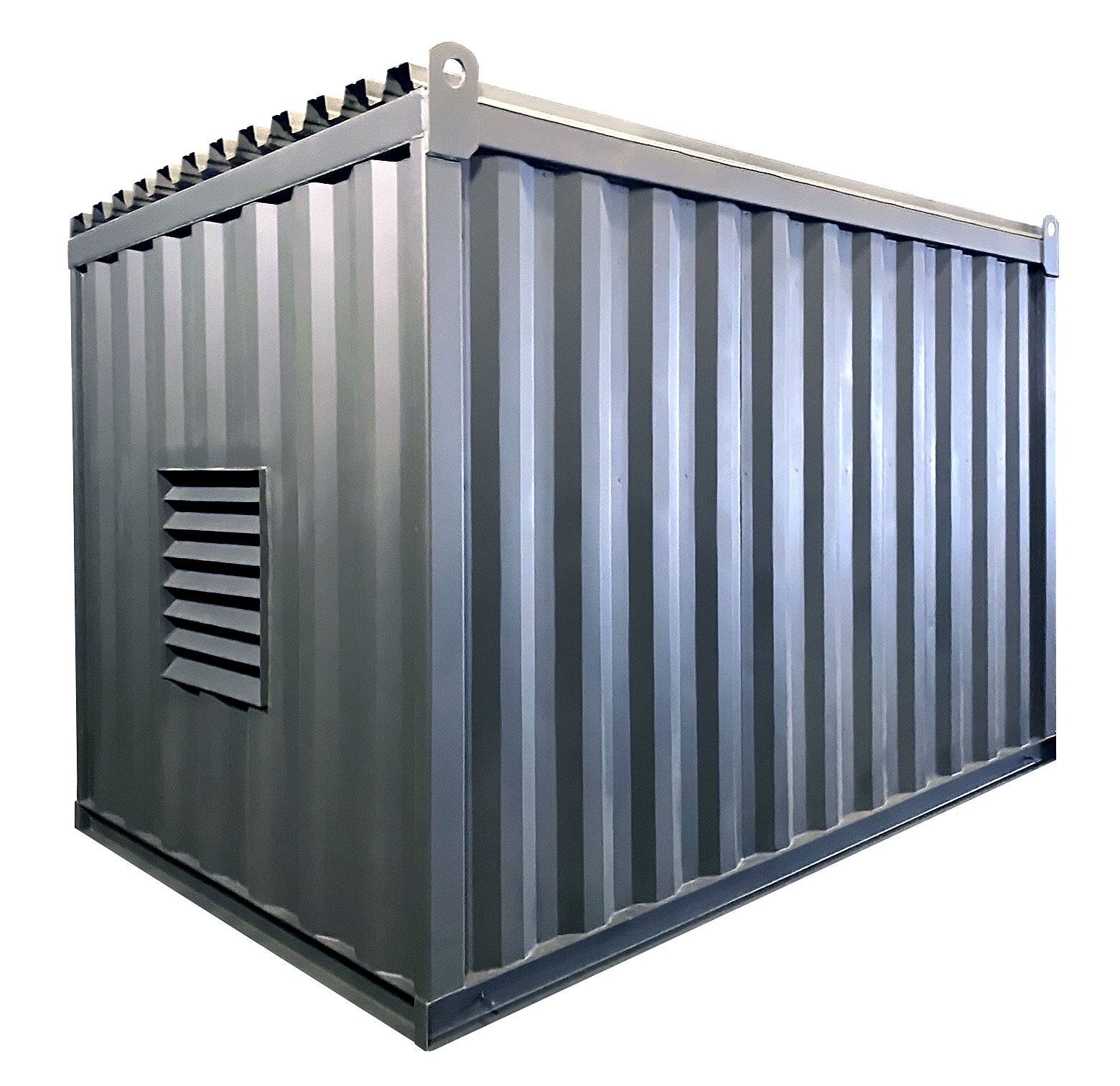

Цельнометаллический сварной контейнер

Конструкция представляет собой сварной каркас из нижних и верхних рам, угловых стоек, изготовленных из горячекатаного проката, наружные стены и потолок выполнены из металлического профилированного листа, что повышает защищенность контейнера. Внутренние поверхности обшиты трехслойными минераловатными сэндвич-панелями или минеральной базальтовой ватой и профнастилом толщиной от 50 мм. Толщина металла стенки – от 1,5 до 2 мм. Пол контейнера утепленный, трехслойный. Сверху пол зашит рифленым стальным листом толщиной 3–4 мм. Снизу контейнер обшит стальным листом.

Цельнометаллический морской контейнер

Контейнер изготавливается на базе крупнотоннажного универсального морского контейнера. В качестве заготовки используется стандартный универсальный контейнер, изготовленный по ГОСТ 20259, внутренние поверхности которого обшиты трехслойными минераловатными сэндвич-панелями или минеральной базальтовой ватой и профнастилом толщиной от 50 мм. Пол контейнера утепленный, трехслойный. Сверху пол покрыт рифленым стальным листом толщиной 4 мм. Снизу контейнер обшит стальным листом.

ДГУ в контейнере типа «Север»

Блок-контейнер типа «Север» оборудуется всем необходимым для комфортной работы персонала. В контейнере достаточно места для удобного доступа ко всем узлам и системам ДЭС. Оператор находится теплом помещении с освещением и электричеством, он защищен от любых погодных условий.

Внутри контейнера «Север» устанавливается дизельная электростанция с любым набором необходимого технологического оборудования.

Схема контейнера типа «Север»

Схема контейнера типа «Север» с установленной внутри ДГУ.

Стандартная комплектация контейнеров

Контейнеры поставляются с базовым набором опций, но по желанию заказчика в контейнер может быть установлено дополнительное оборудование.

В стандартную комплектацию контейнеров «СЭТ» входит:

• Клапан приточно-вытяжной вентиляции с электрическим приводом.
• Щит собственных нужд.
• Основное и аварийное освещение.
• Система пожаротушения.
• Система газовыхлопа.
• Система пожарной сигнализации.
• Система отопления (конвектор).
• Комплект ручного пожаротушения (огнетушитель типа ОП).

Элементы оснащения контейнера

Система газовыхлопа

Огнетушитель

Щит собственных нужд

Вариант исполнения светильников

Отопительный конвектор

Пол, покрытый рифлёным листом

Воздушный клапан с защитной решеткой и электроприводом

Кабельные выводы

Модуль порошкового пожаротушения Буран 2,5

Дополнительная комплектация контейнеров

По желанию заказчика комплектация контейнеров может быть дополнена следующими опциями:

• Изменение конструкции контейнера
  • Дополнительный отсек.
  • Распашные или дополнительные двери.
  • Арочная, одно- или двускатная крыша.
  • Сэндвич-панели толщиной от 100 мм.
  • Съемная торцевая стена.
  • Герметизированный кабельный ввод.
  • Шасси.
  • Салазки.
• Система вентиляции
  • Система кондиционирования.
  • Клапан приточно-вытяжной вентиляции с ручным приводом.
  • Клапан приточно-вытяжной вентиляции с электроподогревом.
  • Шумопоглощающая маркиза.
  • Шумопоглощающая камера.
• Система отвода выхлопных газов
  • Низкошумный глушитель – 29/40 dB.
  • Монтаж глушителя снаружи контейнера.
  • Катализатор выхлопных газов.
• Система пожаротушения и безопасности
  • Система охраны с возможностью удаленного мониторинга.
  • Газовая система пожаротушения.
  • Аэрозольная система пожаротушения.
• Топливная система
  • Дополнительный бак 500–10 000 л.
  • Внешняя горловина топливного бака.
  • Система автоматической подкачки топлива.
  • Система принудительного слива топлива.
• Система подкачки масла
  • Система автодолива масла в картер двигателя.

Конструкция и комплектация контейнера может быть изменена по запросу клиента.

Дизельная электростанция СЭТ АД-100С-Т400 100 кВт в контейнере

Дизельная электростанция СЭТ АД-100С-Т400 в контейнере собственного производства изготовлена на базе двигателя Ricardo 6105AZLD с номинальной мощностью 100 кВт. Электростанция оборудована системой автоматического ввода резерва, зарядным устройством для АКБ, подогревателем охлаждающей жидкости, промышленным глушителем, компенсатором теплового расширения и вибрации. Степень автоматизации – 2.

Генератор СЭТ АД-100С-Т400 смонтирован в цельнометаллическом оцинкованном блок-контейнере БКС-2С. Контейнер обеспечивает защиту от неблагоприятных воздействий окружающей среды и комфортную работу обслуживающего персонала. Контейнер предназначен для эксплуатации в районах с умеренным и холодным климатом. Конструкция позволяет эксплуатировать ДГУ в диапазоне температур от –50°С до +50°С.

Фотогалерея наших контейнерных электростанций
