Контейнерный центр обработки данных (ЦОД)

Центр обработки данных (ЦОД) – это комплексное решение для управления информационными системами предприятия. Он включает в себя помещения, оборудование и программные компоненты, которые образуют единую систему для хранения, обработки и передачи информации с заданной степенью доступности.

ЦОД исполняет функции обработки, хранения и распространения информации, в функции ЦОД входит обеспечение защищенной бесперебойной работы серверов и предоставление постоянного интернет-доступа к ним. Обычно дата-центр – это отдельное здание (или комплекс), оборудованное с учетом определенных требований. В ЦОД создаются оптимальные условия для работы серверного оборудования, прокладываются защищенные каналы связи и обеспечивается высокий уровень безопасности.

Любой ЦОД состоит из трех технологических блоков: информационного (отвечающего за обработку и хранение информации), телекоммуникационного (обеспечивающего взаимосвязь элементов центра и передача данных) и инженерного (сюда входят бесперебойное электроснабжение, поддержание температуры и влажности в помещении, системы пожаротушения). Таким образом, элементы ЦОДа включают в себя информационную, сетевую, инженерную инфраструктуру, а также системы мониторинга/управления и обеспечения безопасности. Инженерно-телекоммуникационные комплексы ЦОД позволяют предоставлять сервис даже в случае внешних аварий или чрезвычайных ситуаций.

В последнее время становятся популярными высокотехнологичные контейнерные ЦОДы и модульные контейнерные ЦОДы (МЦОД) – специально спроектированные и быстро развертываемые модульные решения.

Мы производим контейнера «СЭТ» для ЦОД как полностью собственной сборки, так и на базе морских контейнеров. Спектр конструкций широк – это могут быть компактные контейнеры, крупногабаритные контейнеры, антивандальные контейнеры, контейнеры арктического исполнения и контейнеры типа «Север». Наши контейнера способны обеспечить работу оборудования в любых географических и климатических условиях. Мы активно работаем по индивидуальным проектам, создавая заказчику продукт, полностью отвечающий его требованиям.

Требования к ЦОД

Ключевые требования к ЦОД следующие:

• автономная работа;
• высокий уровень надежности;
• защита данных;
• безотказность;
• высокая производительность, вне зависимости от того, будет это облачный ЦОД (виртуальный) или внутренний корпоративный вариант; большой объем для хранения информации;
• возможность расширения и модернизации (закладывается на ближайшие 5-7 лет с учетом прогнозируемого роста компании и развития технологий).

Элементы контейнерного ЦОД

ЦОД может быть размещен как в каркасно-панельном, так и в морском контейнере 20 или 40 футов длиной. Внутри контейнера размещаются стойки для IT-оборудования: в 20-футовом контейнере 6, в 40-футовом – до 12. Мощность IT-нагрузки может достигать до 5 до 12 кВт на стойку.

Для охлаждения используются рядные или канальные кондиционеры, фреоновые либо жидкостные. Также в контейнере имеются: ИБП, АКБ, распределительные электрощиты и блоки распределения электропитания, АВР, СКС, кабельные лотки или фальшпол. Основные подсистемы разграничивают перегородками.

В некоторых случаях в контейнер с ЦОД возможно поместить ДГУ. Возможно также иное решение: ДГУ размещается в виде отдельного модуля – внешней ДГУ в собственном контейнере.

В контейнере с ЦОД размещается автоматическая установка газового пожаротушения. Есть также средства удаленного мониторинга и управления, система контроля и управления доступом, видеонаблюдение, сигнализация, противовзломные замки.

Контейнерный ЦОД может иметь модульную конструкцию, реализованную по принципу модульного здания. Модульный ЦОД (МЦОД) – это центр обработки данных, состоящий из типовых элементов системы – модулей. МЦОД позволяет на базе типовых блоков собрать ЦОД с нужными характеристиками.

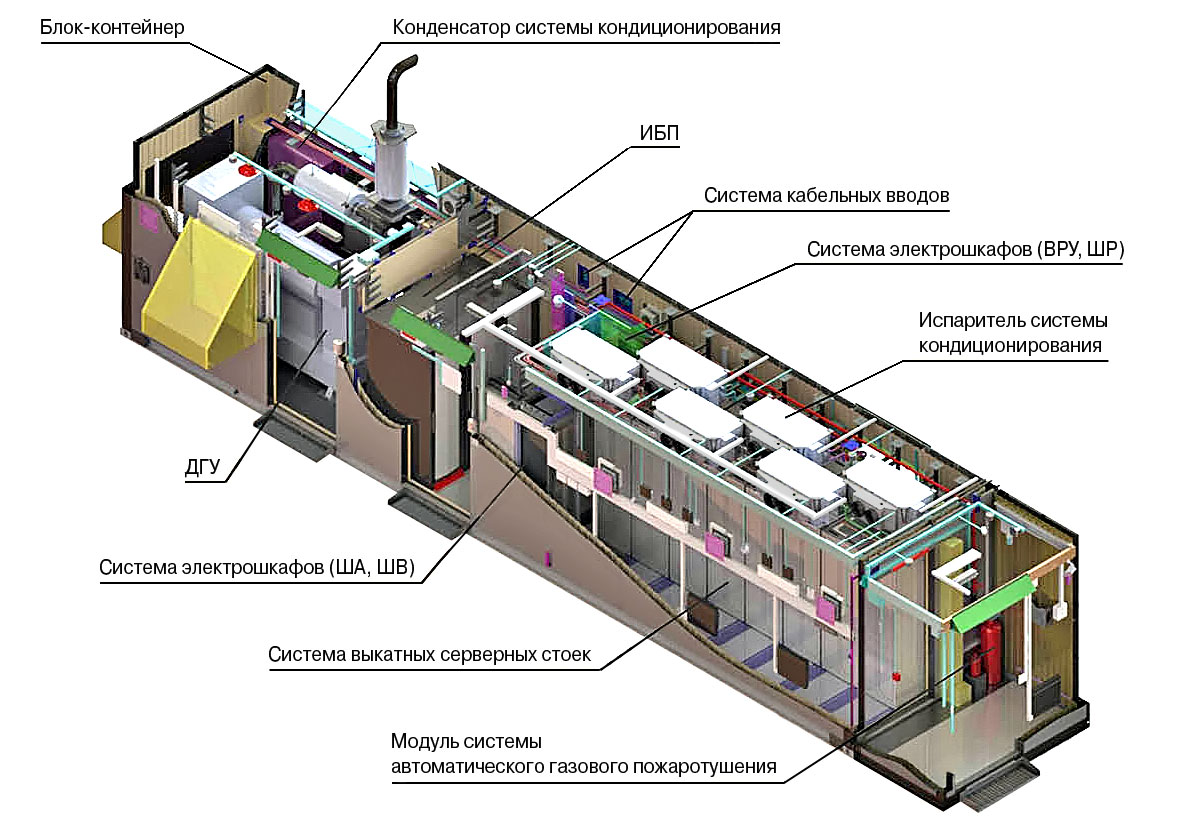

Схема контейнерного ЦОД

Основные типы контейнеров

Основные типы контейнеров по конструкции, выпускаемых нашей компанией:

• Каркасно-панельный контейнер.
• Цельнометаллический сварной контейнер.
• Цельнометаллический морской контейнер.

Конструкция контейнеров

Каркасно-панельный контейнер

Конструкция представляет собой сварной каркас из нижних и верхних рам, угловых стоек, изготовленных из горячекатаного проката и обшитый трехслойными минераловатными сэндвич-панелями, толщиной от 50 до 200 мм, в зависимости от климатического исполнения. Толщина металла стенки – от 0,7 до 2 мм.

Пол контейнера трехслойный. Утепление пола – базальтовая минеральная вата (от 100 мм). Сверху пол зашит рифленым стальным листом 3–4 мм. Снизу контейнер обшит стальным листом.

Входная дверь стандартная, изнутри дополнительно утеплена, оборудована доводчиком. В контейнере предусмотрены отверстия для ввода-вывода кабелей.

Цельнометаллический сварной контейнер

Конструкция представляет собой сварной каркас из нижних и верхних рам, угловых стоек, изготовленных из горячекатаного проката, наружные стены и потолок выполнены из металлического профилированного листа, внутренние поверхности обшиты трехслойными минераловатными сэндвич-панелями или минеральной базальтовой ватой и профнастилом толщиной от 50 мм, в зависимости от комплектации и климатического исполнения. Толщина металла стенки – от 1,5 до 2 мм.

Пол контейнера трехслойный. Утепление пола – базальтовая минеральная вата (от 100 мм). Сверху пол зашит рифленым стальным листом толщиной 3–4 мм в зависимости от веса устанавливаемого оборудования. Снизу контейнер обшит стальным листом.

Входная дверь стандартная, изнутри дополнительно утеплена, оборудована доводчиком. В контейнере предусмотрены отверстия для ввода-вывода кабелей.

Цельнометаллический морской контейнер

Контейнер изготавливается на базе крупнотоннажного морского контейнера. Внутренние поверхности обшиваются трехслойными минераловатными сэндвич-панелями или минеральной базальтовой ватой и профнастилом толщиной от 50 мм, в зависимости от комплектации и климатического исполнения. Пол и входная дверь делаются так же, как у каркасно-панельного контейнера.

Системы контейнерного ЦОД

Контейнерный ЦОД включает все системы классического ЦОД для обеспечения безотказной и корректной работы IT-оборудования. В его состав включены нижеследующие системы.

Размещение оборудования

Для размещения IT и инженерного оборудования используются серверные шкафы. В 20-футовом контейнере может помещаться 6 шкафов, в 40-футовом – до 12. Предлагаемые монтажные шкафы имеют глубину 1200 мм, высоту 42U.

Распределение питания

Система распределения питания предназначена для управления энергосистемой ЦОД. Распределительный шкаф обеспечивает распределение электропитания для основных подсистем, а так же для защиты линий при коротких замыканиях и перегрузках, для нечастых оперативных включений и отключений электропитания нагрузок.

Для подключения потребителей ЦОД по I категории надежности предусмотрена установка шкафа автоматического ввода резерва (АВР). Оборудование контроля и пуска ДГУ интегрировано в ВРУ ЦОД. При отсутствии напряжения на внешнем вводе потребители МЦОД запитываются от автономной автоматизированной дизель-генераторной установки (ДГУ).

В нормальном режиме ЦОД питается от основной сети электропитания. В случае прерывания электропитания в основной сети АВР автоматически запускает ДГУ и переключает питание всех потребителей ЦОД на ДГУ. После восстановления параметров сети происходит обратный переход на основную сеть и автоматический останов ДГУ. Конструкцией АВР предусмотрена возможность ручного переключения между источниками питания.

В МЦОД организован технический учет на базе многофункционального электрического счетчика, установленного в вводно-распределительном устройстве, позволяющего контролировать общее потребление электроэнергии МЦОД, текущую активную и реактивную мощность, напряжение, ток и частоту на распределительных шинах. Все данные передаются в систему АСДУ.

Гарантированное электроснабжение

Гарантированное электропитания может быть реализовано на базе интегрированной в контейнерный ЦОД дизельгенераторной установки (ДГУ) или на базе внешней ДГУ.

Размещение внешней ДГУ – в изолированном утепленном цельнометаллическом антивандальном контейнере. Поставляется полностью укомплектованная и испытанная контейнерная дизельная электростанция.

Контейнерная ДГУ включает в себя систему автоматических жалюзи, систему внутреннего освещения, систему автоматического порошкового пожаротушения, охранно-пожарную сигнализацию, систему внутреннего обогрева и автоматики. Все основные системы ДГУ подключаются к централизованной АСМУ МЦОД.

Бесперебойное электроснабжение

Для обеспечения IT-оборудования качественным и бесперебойным питанием, а также для обеспечения сохранения температурного режима внутри ЦОД, на период отсутствия питания на основном вводе и период переключения на резервный ввод электропитания, предусмотрена установка системы бесперебойного питания. Реализуется на базе источников бесперебойного питания (ИБП) с внешними батарейными массивами.

Основное и аварийное освещение

В качестве рабочего освещения применяется искусственное электроосвещение на базе светодиодных светильников.

Аварийное освещение обеспечивает минимально необходимые осветительные условия для продолжения работы при временном выходе из строя рабочего освещения. В качестве светильников аварийного эвакуационного освещения используются светильники рабочего освещения со встроенными аккумуляторными батареями.

Обогрев

Обогрев МЦОД выполняется при помощи настенных конвекторов. Устройства обогрева предусмотрены для:

• Первоначального прогрева помещений при запуске МЦОД в эксплуатацию в холодное время года;
• Постоянного обогрева основного помещения в холодное время года при недостаточных теплопритоках от ИТ-оборудования;
• Обеспечения круглогодичной температуры воздуха не менее +15°С во всех отсеках МЦОД.

Кондиционирование

Кондиционирование реализуется на базе прецизионных кондиционеров. Наружные конденсаторные блоки устанавливаются на специальных площадках на крыше контейнера, позволяющих производить обслуживание оборудования.

Для оптимизации воздушных потоков и повышения производительности подсистемы, в МЦОД применяется физическое разделение охлажденного и нагретого воздуха с помощью специальных «перегородок». Система изолирует нагретый ИТ-оборудованием воздух в «горячем» коридоре. Таким образом, охлажденный воздух блокируется внутри «холодного» коридора, не допуская его перемешивания с остальным (нагретым) объемом воздуха в помещении.

Кондиционеры забирают теплый воздух из «горячего» коридора, после охлаждения воздух доставляется в «холодный» коридор к оборудованию. Это решение помогает добиться значительного теплосъема при минимальных усилиях, благодаря тому, что охлаждающий воздух подается близко к месту его забора кондиционерами.

Вентиляция

МЦОД оснащается системой периодической общеобменной вентиляции, которая также используется для удаления дыма, продуктов горения и газовой смеси, образующихся при возгорании и последующем тушении пожара.

Система вентиляции может работать в трех различных режимах: при нахождении людей в помещениях ЦОД, при отсутствии людей в помещении ЦОД, работа на полную производительность после выпуска газовых огнетушащих веществ.

Поддержание влажности

IT-модуль ЦОД оснащается системами увлажнения воздуха для поддержания относительной влажности в пределах от 40% до 60%. При этом система увлажнения функционирует независимо от источников водоснабжения – во вспомогательном помещении устанавливается бак с запасом воды для увлажнения. При конденсации влаги в кондиционере дренажная жидкость также отводится в этот бак, и после обработки по обеззараживанию и фильтрации используется при необходимости увлажнения. Система отвода избыточного конденсата снабжена обогревом для предотвращения замерзания жидкости в холодное время года.

Система увлажнения воздуха исключает подачу жидкости в помещение, в котором расположены стойки с IT-оборудованием.

Комплексная система безопасности

Комплексная система безопасности МЦОД предназначена:

• Для обеспечения контроля за входом и доступом в помещения МЦОД;
• Для обеспечения контроля действий персонала в МЦОД;
• Для обеспечения сохранности IT-оборудования, и оборудования инженерной инфраструктуры МЦОД.

Cистема безопасности состоит из следующих подсистем:

• Система видеонаблюдения;
• Система охранной сигнализации;
• Система контроля и управления доступом (СКУД).

Система охранной сигнализации используется для решения следующих задач:

• Раннего информирования о несанкционированном доступе в МЦОД;
• Обеспечение сохранности материальных ценностей.

Система контроля и управления доступом (СКУД) используется для решения следующих задач:

• Обеспечение контроля доступа в помещения МЦОД;
• Обеспечение сохранности материальных ценностей;
• Автоматическую разблокировку дверей при поступлении сигнала «Пожар» от установки пожаротушения МЦОД;
• Разграничение доступа персонала по разным уровням.

Автоматическое газовое пожаротушение

В МЦОД допускается применение исключительно автоматических установок газового пожаротушения (АУГПТ), которые не причиняют ущерба защищаемому оборудованию (в отличие от систем порошкового и водяного пожаротушения). В качестве газового огнетушащего вещества (ГОТВ) для АУГПТ МЦОД применяется Novec 1230.

АУГПТ с применением ГОТВ Novec 1230 соответствует нормам пожарной безопасности РФ. Огнетушащее вещество Novec 1230 безопасен для человека.

Автоматика пожаротушения обеспечивает:

• Контроль и индикацию в защищаемых помещениях опасных факторов пожара и состояния дверей в защищаемых помещениях;
• Управление и контроль установки пожаротушения;
• Автоматический или дистанционный пуск установки;
• Задержку выпуска огнетушащего вещества после подачи светового и звукового оповещения о пожаре на время, необходимое для эвакуации людей;
• Остановку вентиляционного оборудования, закрытия воздушных заслонок, противопожарных клапанов и т.д. на период подачи ГОТВ в помещение;
• Отключение автоматического пуска установки при открывании дверей в защищаемое помещение с индикацией отключенного состояния;
• Контроль соединительных линий управления пусковыми устройствами и цепей пусковых устройств на обрыв и короткое замыкание;
• Контроль давления в пусковых баллонах;
• Индикацию состояния установки пожаротушения в помещении пожарного поста;
• Световую и звуковую сигнализацию о возникновении пожара;
• Световую и звуковую сигнализация о срабатывании установки;
• Световую сигнализацию о наличии напряжения на основном и резервном вводах электроснабжения.

Автоматизированная система мониторинга и управления

АСМУ МЦОД представляет собой программно-аппаратный комплекс осуществляющий сбор, хранение, обработку, передачу и представление информации. При выборе оборудования и технических решений предъявляются высокие требования по надежности, отказоустойчивости и гибкости.

АСМУ МЦОД выполняет следующие функции:

• Контроль температуры и влажности наружного воздуха, воздуха в помещениях МЦОД и в холодных коридорах МЦОД;
• Контроль температуры воздуха на входе в каждый монтажный шкаф МЦОД;
• Контроль протечек во всех отсеках МЦОД;
• Контроль состояния системы АУГПТ;
• Контроль состояния СКУД и ОС;
• Контроль открытия дверей стоек;
• Контроль параметров электрической сети и состояния автоматических выключателей на вводе системы электроснабжения МЦОД;
• Контроль состояния и параметров ДГУ;
• Контроль состояния и параметров источников бесперебойного питания (нагрузка, режим работы, остаток работы на батареях и т.п.);
• Контроль состояния и параметров блоков распределения питания (потребление оборудования в серверных шкафах);
• Контроль состояния и параметров системы кондиционирования (режим работы, параметры холодоносителя, неисправности, часы работы и т.п.);
• Контроль и управление системой приточно-вытяжной вентиляции;
• Управление освещением;
• Ведение журнала событий и аварий;
• Регистрация действий оператора;
• Составление отчетов;
• Учет эксплуатационных ресурсов инженерного оборудования и контроль технического обслуживания;
• Оперативное оповещение персонала в случае возникновения аварий по E-mail и SMS.

АСМУ МЦОД позволяет на ранних стадиях выявить неисправности оборудования, оперативно предупредить персонал об авариях, анализировать состояние инженерных систем МЦОД на основании архивных данных и графиков, а также оценивать энергоэффективность МЦОД.
