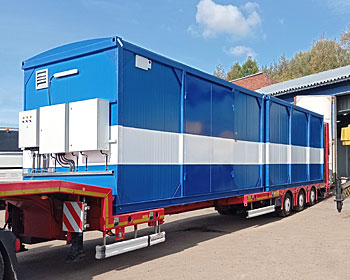

Блок-контейнеры для хранения ЛВЖ
Блок-контейнеры для хранения ЛВЖ предназначены для хранения горючих или легковоспламеняющихся веществ. Блок-контейнер обеспечивает безопасное хранение ЛВЖ, ГЖ и ГСМ, защищает помещение от атмосферных осадков и предотвращает несанкционированный доступ посторонних лиц в помещение.
Конструкция контейнера и конфигурация его инженерных систем исключают создание условий для возникновения пожара или взрыва, вне зависимости от внешних факторов. Контейнер и размещенное в нем оборудование проектируются таким образом, что даже при утечке газа или образовании взрывоопасной смеси возможность взрыва полностью исключалась.
Компания «СтройЭнергоТехника» имеет многолетний опыт производства контейнеров собственной разработки «СЭТ» (СтройЭнергоТехника), предлагая своим клиентам полный спектр услуг по пакетированию технологического оборудования.
Мы производим контейнера как полностью собственной сборки, так и на базе 20-футовых морских контейнеров. Спектр конструкций широк – это могут быть компактные контейнеры, крупногабаритные контейнеры, антивандальные контейнеры, контейнеры арктического исполнения и контейнеры типа «Север». Наши контейнера способны обеспечить работу оборудования в любых географических и климатических условиях. Мы активно работаем по индивидуальным проектам, создавая заказчику продукт, полностью отвечающий его требованиям.
Контейнеры могут изготавливаться по стандартным заводским размерам, а так же по размерам, согласно ТЗ заказчика, в пределах автомобильных или железнодорожных габаритов для перевозки на открытой платформе.
Контейнеры соответствуют нормативным требованиям Российской Федерации, позволяют безопасно хранить твердые и жидкие вещества, материалы и оборудование, а также проводить работы по разливу опасных жидкостей.
Основные особенности конструкции
В производстве используются только взрывозащищенные комплектующие изделия для электрооборудования, систем мониторинга, контроля атмосферы внутри контейнера на загазованность и автоматической вентиляции для предотвращения образования опасных концентраций. При необходимости организуется специальный забор воздуха для вентиляции из невзрывоопасных зон и создание противодавления. Системы отопления, освещения, пожарной сигнализации и автоматического пожаротушения комплектуются взрывобезопасным оборудованием.
Установленное электрооборудование имеет предусмотренные конструктивные меры по устранению или затруднению воспламенения окружающей среды. Кабели прокладываются в металлических коробах или кабель-каналах. Все оборудование управления электроцепями герметично и вынесено на внешнюю стенку контейнера.
Срок изготовления контейнера в базовой комплектации – 10 рабочих дней.
Содержание:
Вид контейнеров для хранения ЛВЖ
Особенности блок-контейнеров для хранения ЛВЖ
Наша компания предлагает изготовление блок-контейнеров для хранения ЛВЖ, ГЖ и ГСМ во взрывозащищенном или пожаробезопасном исполнении.
В контейнерах для хранения ЛВЖ все двери и ограждающие конструкции (пол, стены и потолок) выполняются из негорючих материалов, включая теплоизолирующий наполнитель. В качестве наполнителя используется негорючая минеральная вата.

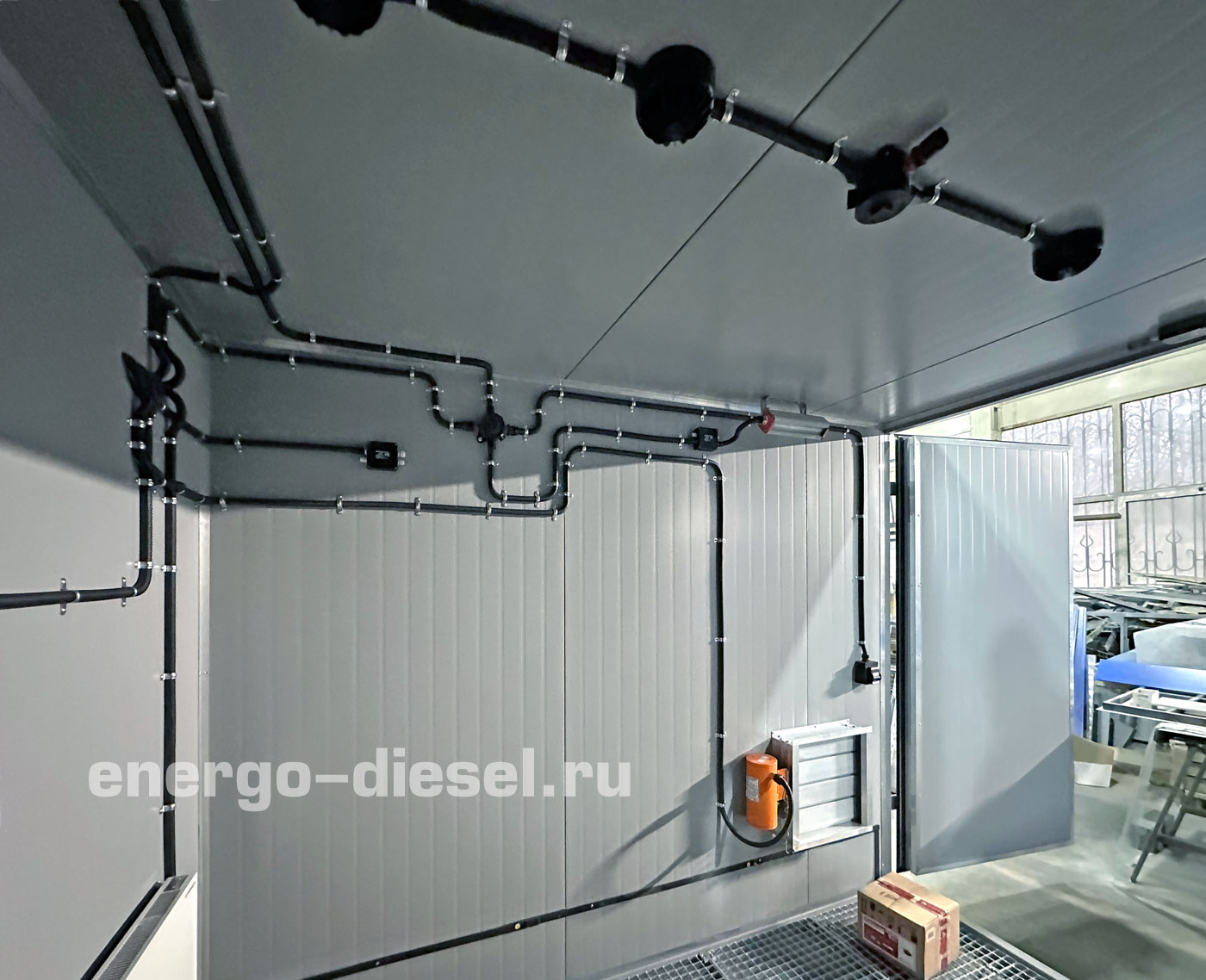

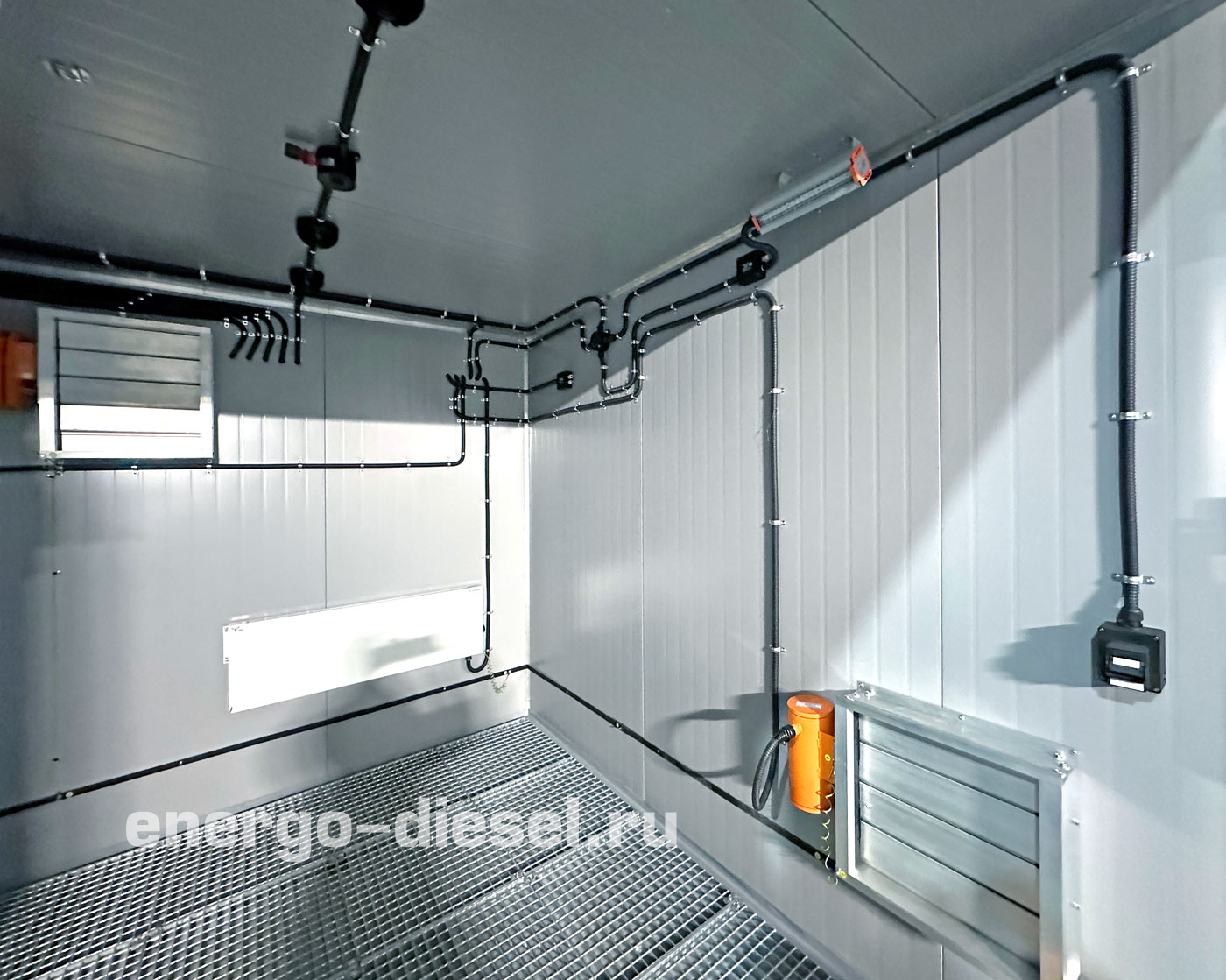

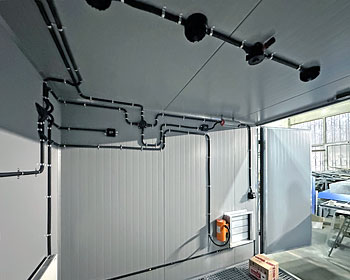

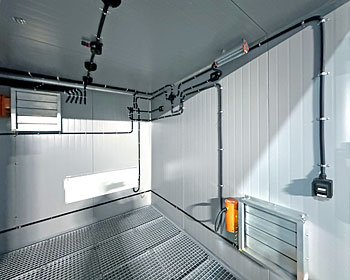

Блок-контейнер во взрывозащищенном исполнении

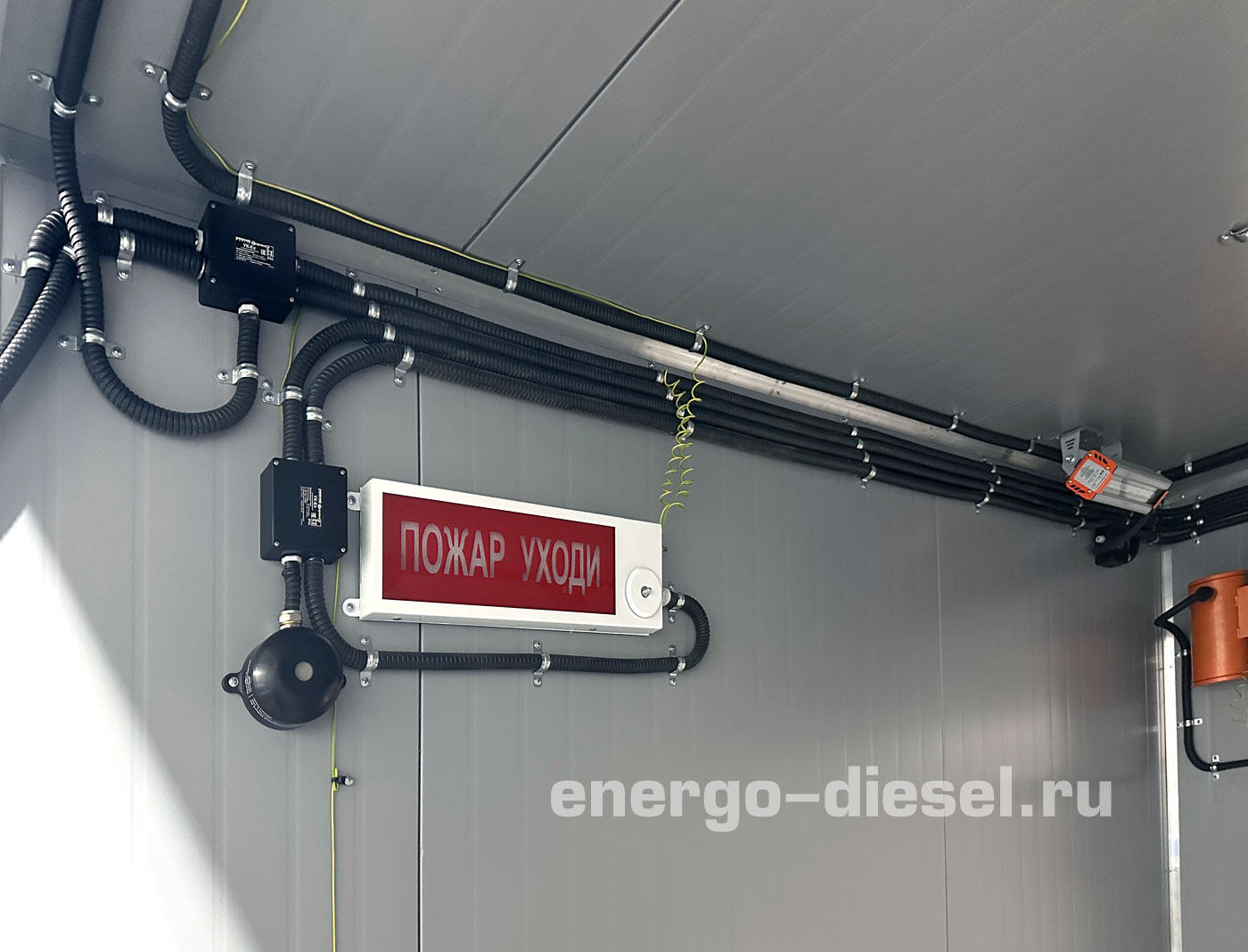

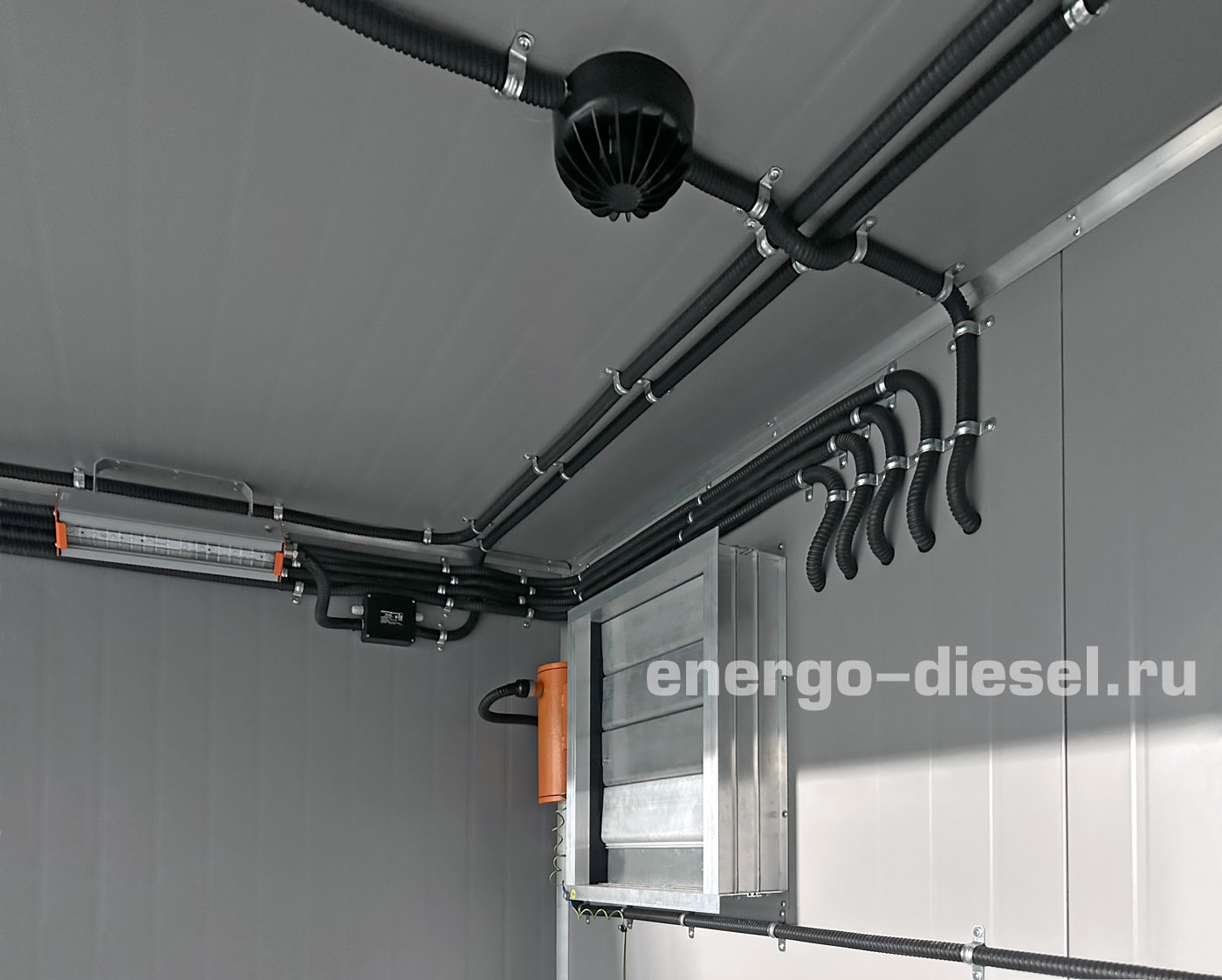

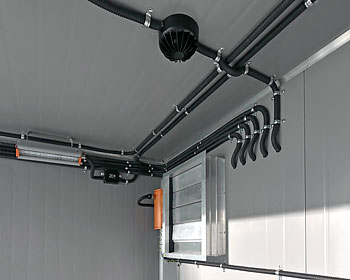

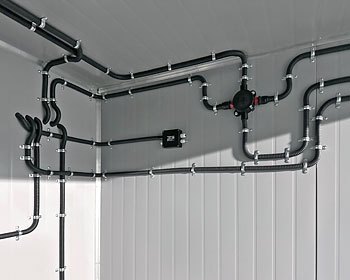

- В электропроводке, в соответствии с требованиями для взрывоопасных помещений, используется негорючий кабель, прокладываемый в металлических коробах или кабель-каналах, или бронированный кабель. Все ответвления выполняются с использованием коробок во взрывозащищенном исполнении.
- Всё оборудование управления электроцепями (освещением, вентиляцией и нагревателями) находится в шкафе управления, который располагается на внешней стенке контейнера.
- Для рабочего и аварийного освещения применяются взрывозащищенные потолочные светильники.

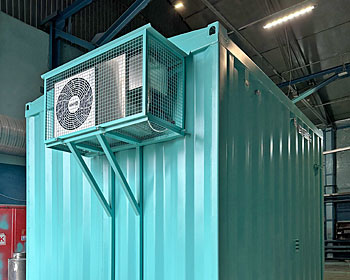

- Система приточно-вытяжной вентиляции включает приточный вентилятор, смонтированный снаружи контейнера, на стене или крыше, и воздушный клапан.
- Электрические нагреватели (ТЭНы) имеют взрывозащищенное исполнение.
- Опционально может быть установлена система автоматического пожаротушения, срабатывающая от установленных датчиков температуры и дыма.
Блок-контейнер в пожаробезопасном исполнении
Требования к оборудованию, устанавливаемому в таком контейнере несколько ниже, чем у контейнера во взрывозащищенном исполнении.
- Электропроводка прокладывается обычными способами. Применяются кабели и провода, не поддерживающие горение.
- Оборудование управления электроцепями может осуществляться из шкафа управления, расположенного внутри контейнера.
- Для освещения применяются светильники, выполненные из негорючих материалов.
- Система приточно-вытяжной вентиляции может быть как естественной, так и механической. При этом можно использовать как приточный, так и вытяжной вентилятор. Вентиляторы устанавливаются внутри контейнера.
- Электрические ТЭНы в стандартном исполнении должны быть защищены от попадания на них горючих материалов.
- Наличие системы автоматического пожаротушения не обязательно, однако требуется оснащение контейнера огнетушителями типа СП.

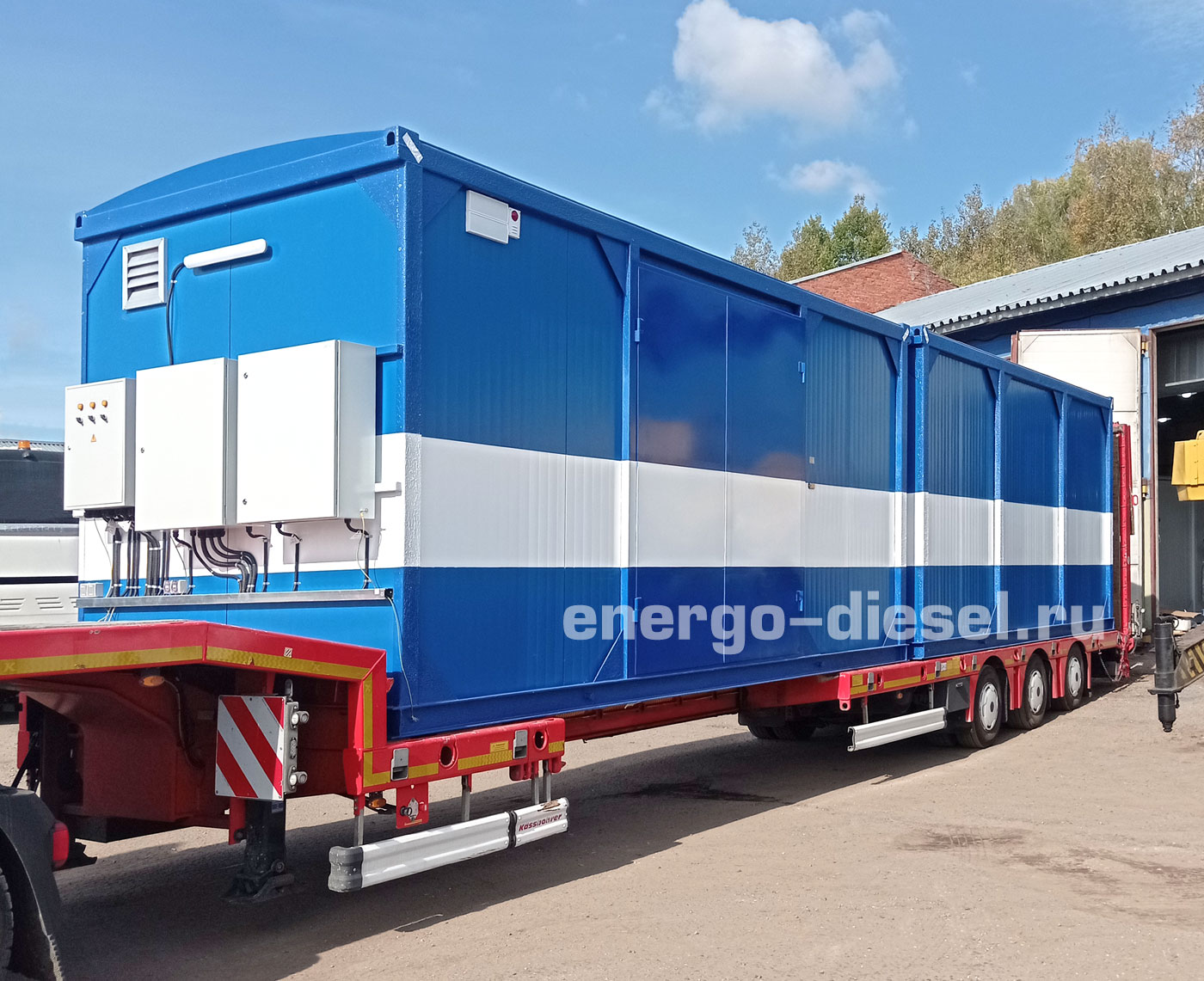

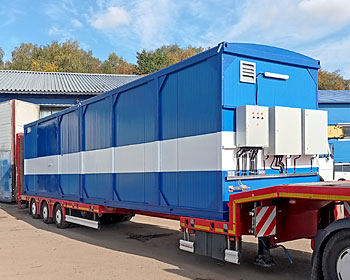

Конструкция стандартных контейнеров
Блок-контейнер представляет собой объемную конструкцию обособленного от внешней среды помещения. В базовом виде блок-контейнер состоит из каркаса и ограждающих элементов. Габаритные размеры контейнера могут быть любыми, с учетом требований для перевозки железнодорожным, автомобильным или речным (морским) транспортом, и зависят, прежде всего, от количества, типа и вариантов размещения оборудования.
Основным несущим элементом в блок-контейнере является цельносварной каркас из стального профиля. В качестве ограждающих конструкций используются трехслойные сэндвич-панели со стальными облицовками и теплоизоляцией из минераловатных плит толщиной 50–200 мм на основе базальтовых волокон или стальной профилированный лист толщиной не менее 1,2 мм с утеплителем из минераловатных плит толщиной 50–200 мм и внутренними стенами из профлиста С8. В качестве утеплителя пола также используются минераловатные плиты.
Пол контейнера трехслойный. Утепление пола – базальтовая минеральная вата (от 100 мм). Сверху пол зашит рифленым стальным листом 3–4 мм. Снизу контейнер обшит стальным листом.
На стенах, потолке и в полу блок-контейнера предусматриваются необходимые технологические проемы для систем вентиляции, ввода кабелей, а также монтируются закладные детали для установки технологического оборудования, оборудования систем жизнеобеспечения и пр. Все технологические проемы в ограждающих конструкциях (стенах) блок-контейнера с размерами более 200 мм оборудуются решетками или жалюзи. Дополнительно вентиляционные проемы снаружи контейнера могут закрываться металлическими кожухами с сетками для шумоглушения, защиты от атмосферных осадков и от проникновения внутрь помещений мелких грызунов и насекомых.
В блок-контейнере могут быть смонтированы одна или несколько входных дверей, распашные ворота, а также дополнительные выделенные помещения.
Наружная обшивка может быть окрашена в цвета по RAL или в корпоративные цвета Заказчика, в том числе с нанесением логотипа или символики организации.
Для стока атмосферных осадков может быть предусмотрена одно-двускатная или арочная кровля. На крыше контейнера могут быть смонтирована защитная антигололедная сетка, или подготовлены закладные для монтажа дополнительного технологического оборудования.
В блок-контейнере также предусматривается монтаж систем жизнеобеспечения – освещение, отопление, вентиляция, щит собственных нужд, внутренний контур заземления. Контейнер может комплектоваться разборной входной площадкой с лестницей и защитным козырьком над входной дверью. Контейнер может оборудоваться перегородками для создания в помещении нескольких отсеков. Возможен монтаж блок-контейнера на шасси.
Для организации погрузочно-разгрузочных работ в конструкции контейнера предусматриваются специальные проушины или фитинги.
Покрытие наружных и внутренних поверхностей контейнера обеспечивает антикоррозионную защиту на всем протяжении срока службы, при соблюдении правил эксплуатации.
Основные типы контейнеров
Основные типы контейнеров по конструкции, выпускаемых нашей компанией:
- Каркасно-панельный контейнер.
- Цельнометаллический сварной контейнер.
- Цельнометаллический морской контейнер.
Каркасно-панельный контейнер
Каркасно-панельный контейнер представляет собой конструкцию, состоящую из каркаса с закрепленными на нем готовыми сэндвич-панелями.
Особенности конструкции: каркас контейнера собирается из металлических швеллеров или уголков, в пазы которого вставляются трехслойные минераловатные сэндвич-панели с утеплителем толщиной от 50 мм. Панели закрепляются, а стыки герметизируются силиконом или аналогичной замазкой.
Толщина металла внешней стенки – от 0,7 до 2 мм. Контейнера, изготовленные по этой технологии наиболее дешевы и имеют минимальные жесткость и срок службы.
Модельный ряд каркасно-панельных контейнеров «СЭТ»
Каркасно-панельный контейнер «СЭТ» |
Модель | Габариты (ДхШхВ), мм |
ПБК-1 | 1000x1000x1000 |
ПБК-1,5 | 1500x1000x1000 |
ПБК-2,5 | 2500x1400x1900 |
ПБК-3 | 3000x2200x2200 |
ПБК-3,5 | 3500x2200x2300 |
ПБК-4 | 4000x2200x2300 |
ПБК-4,5 | 4500x2300x2400 |
ПБК-5 | 5000x2300x2400 |
Модель | Габариты (ДхШхВ), мм |
ПБК-6 | 6000x2400x2500 |
ПБК-7 | 7000x2400x2500 |
ПБК-8 | 8000x2600x2600 |
ПБК-9 | 9000x2600x2600 |
ПБК-10 | 10000x2700x3000 |
ПБК-11 | 11000x2700x3000 |
ПБК-12 | 12000x2700x3000 |
ПБК-13 | 13000x2700x3000 |
Цельнометаллический сварной контейнер
Цельнометаллический сварной контейнер представляет собой конструкцию, состоящую из каркаса и профилированных листов в качестве внешних ограждающих элементов. Для обшивки внутри используются сэндвич-панели или минвата с профлистом.
Особенности конструкции: каркас контейнера собирается из металлических швеллеров. Боковые стенки (прямые или предварительно согнутые в профиль листы металла) ввариваются в каркас. Швы провариваются вплоть до полной герметичности контейнера. Вентиляционные и коммуникационные проемы ввариваются в листы металла. После сборки каркаса и стен контейнер очищается, грунтуется и целиком окрашивается. Внутренние поверхности обшиваются трехслойными минераловатными сэндвич-панелями или минеральной базальтовой ватой с профнастилом толщиной от 50 мм. Толщина внешней боковой стенки металла – от 1,5 до 2 мм.
Модельный ряд цельнометаллических сварных контейнеров «СЭТ»
Цельнометаллический сварной контейнер «СЭТ» |
Модель | Габариты (ДхШхВ), мм |
ПБК-ЦМ-3 | 3000x2200x2200 |
ПБК-ЦМ-4 | 4000x2200x2300 |
ПБК-ЦМ-5 | 5000x2300x2400 |
ПБК-ЦМ-6 | 6000x2400x2500 |
ПБК-ЦМ-7 | 7000x2400x2500 |
Модель | Габариты (ДхШхВ), мм |
ПБК-ЦМ-9 | 9000x2600x2600 |
ПБК-ЦМ-10 | 10000x2700x3000 |
ПБК-ЦМ-11 | 11000x2700x3000 |
ПБК-ЦМ-12 | 12000x2700x3000 |
ПБК-ЦМ-13 | 13000x2700x3000 |

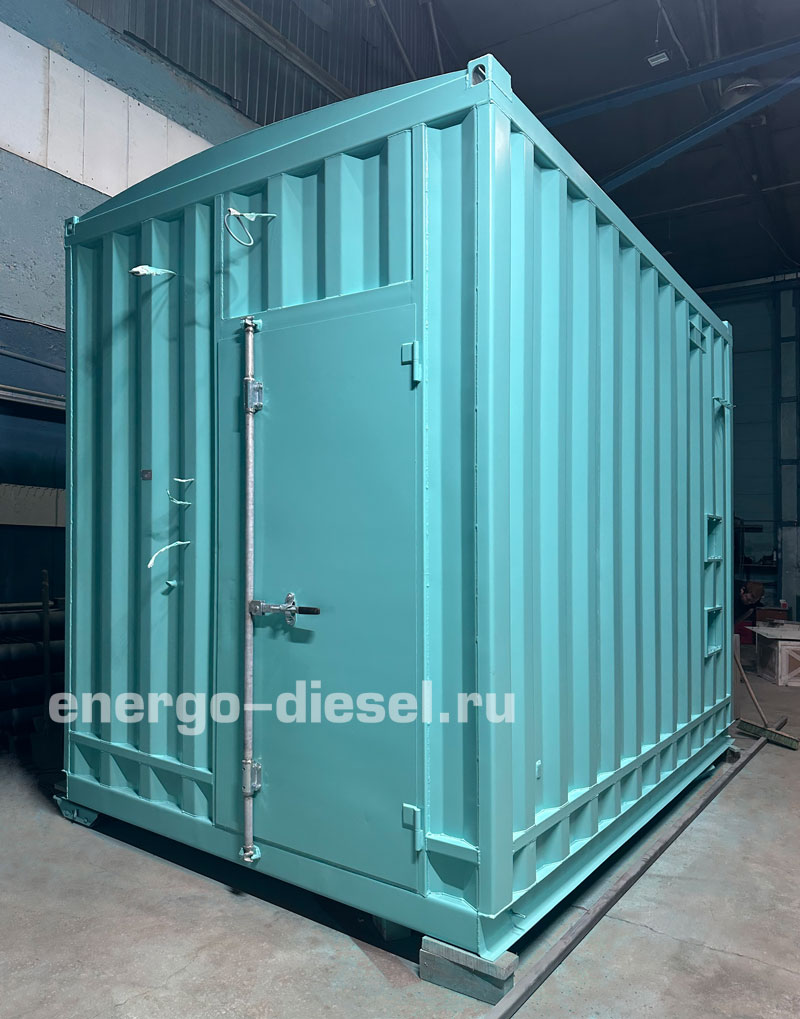

Цельнометаллический морской контейнер
Цельнометаллический морской контейнер изготавливается на базе крупнотоннажного универсального морского контейнера.
Особенности конструкции: стандартный морской контейнер подвергается очистке, ремонту дефектов и мест ржавления, грунтовке и окраске. Изнутри контейнер обшивается по той же технологии, что и цельносварной контейнер.
Модельный ряд цельнометаллических морских контейнеров «СЭТ»
Цельнометаллический морской контейнер «СЭТ» |
Модель | Габариты (ДхШхВ), мм |
УБК-М-6 | 6058x2438x2591 |
УБК-М-6 | 6058x2438x2896 |
УБК-М-9 | 9125x2438x2591 |
Модель | Габариты (ДхШхВ), мм |
УБК-М-9 | 9125x2438x2896 |
УБК-М-12 | 12192x2438x2591 |
УБК-М-12 | 12192x2438x2896 |
Стандартная комплектация контейнеров
В стандартную комплектацию контейнеров «СЭТ» входит:
- Клапан приточно-вытяжной вентиляции с электрическим приводом.
- Щит собственных нужд.
- Основное и аварийное освещение.
- Система пожаротушения.
- Система пожарной сигнализации.
- Система отопления (конвектор).
- Комплект ручного пожаротушения (огнетушитель типа ОП).
Дополнительная комплектация контейнеров
Контейнеры для хранения ЛВЖ, ГЖ и ГСМ можно укомплектовать:
- охранно-пожарной сигнализацией;
- пассивной вентиляцией (решетки, ручные и инерционные жалюзи);
- активной приточно-вытяжной вентиляцией;

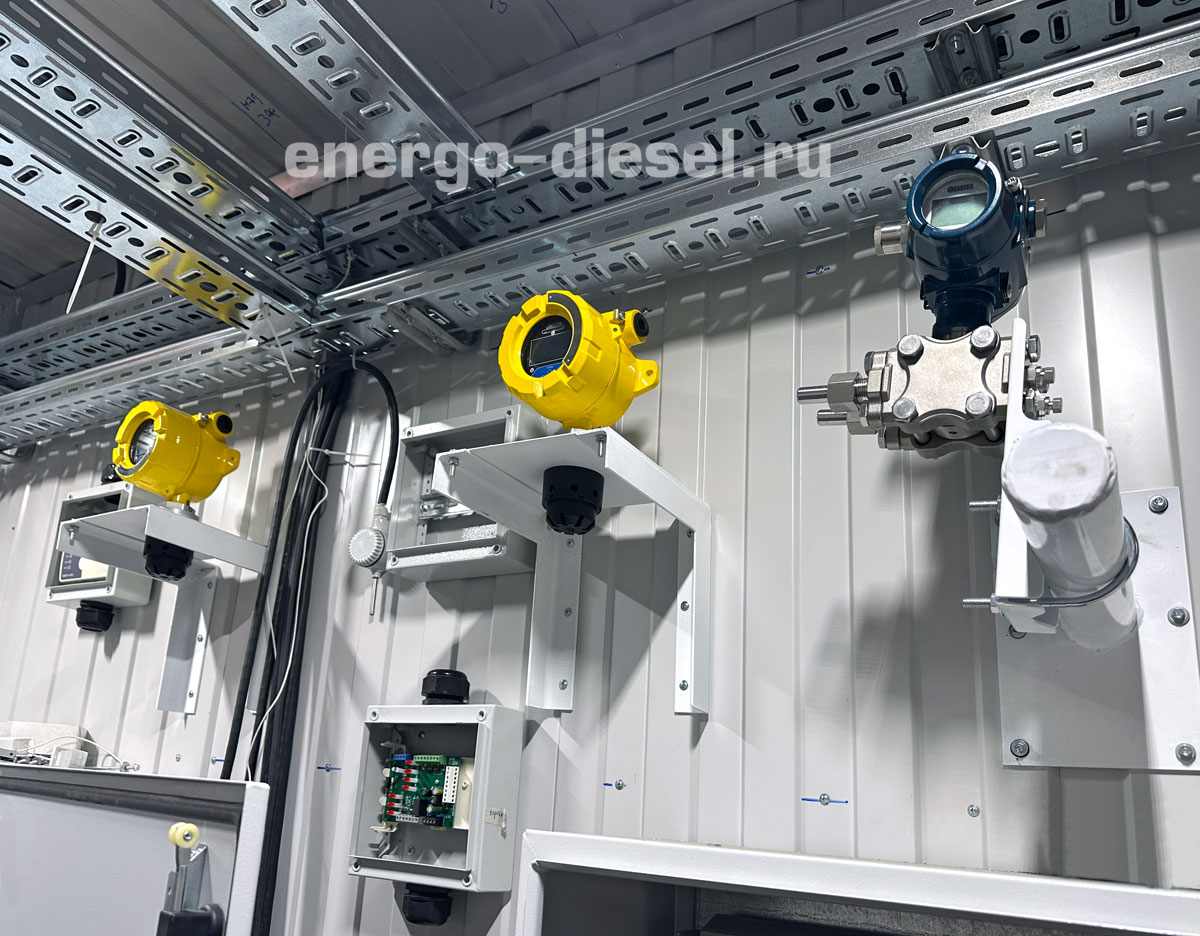

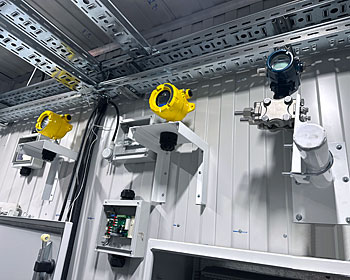

- стационарным газоанализатором во взрывозащищенном исполнении для непрерывного контроля концентрации газа в рабочей зоне. Обеспечивает высокий уровень противоаварийной защиты в зонах, где возможно превышение концентрации горючих и токсичных веществ, а также превышение/снижение концентрации кислорода. В комплектацию входит световая и звуковая сигнализация, имеется возможность подключения к ПК;
- системой автоматического пожаротушения на основе порошковых модулей «Буран»;
- системой ручного пожаротушения;
- внутренним освещением;
- системой отопления;
- системой климат-контроля;
- стеллажами и прочей складской мебелью;
- противопожарными дверьми с ручкой «Антипаника»;
- система пенного пожаротушения с внешним подключением при помощи напорных соединительных цапковых или муфтовых головок;
- съемным сточным поддоном с решеткой;
- ручными или электрическими насосами;
- дополнительным оборудованием по желанию заказчика.
